Описание товара

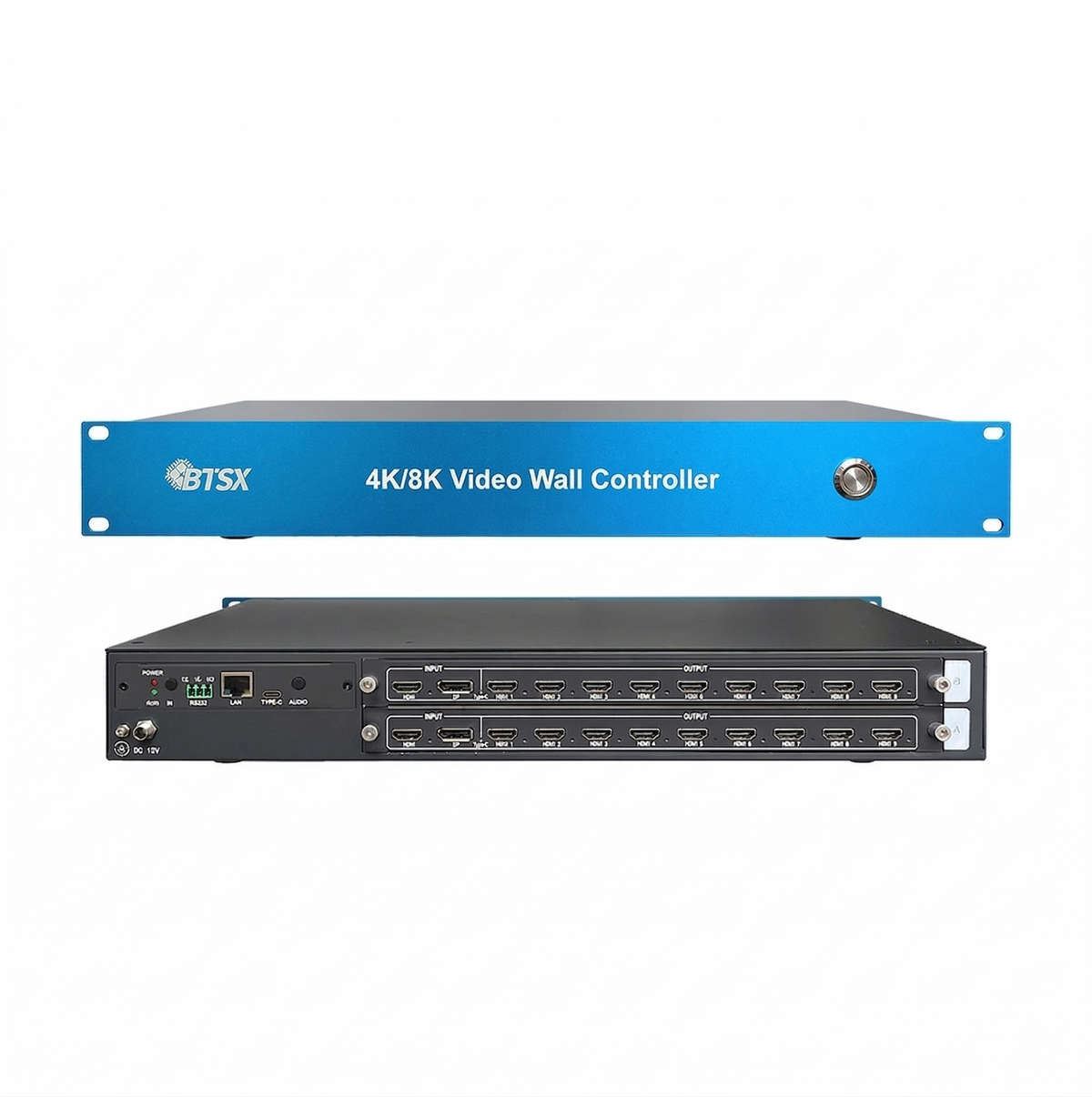

BIT-VWC-218Pro — модульный контроллер видеостены 4K60 на базе высокопроизводительной ПЛИС 28 нм с полностью аппаратной архитектурой реал-тайм обработки. Модульная конструкция с платами-вставками поддерживает одну плату с 1 входом 4K60 (выбираемый интерфейс HDMI или DP) и 9 выходами 2K60 HDMI, расширяемую до 2 плат для сплайсинга 2×4K60. С до 18 HDMI-выходами обеспечивает попиксельное объединение M×N (M,N≤18, MN≤18) без растяжения и искажений, а также бесшовное переключение между 2 входными источниками — идеально для сверхвысоких рабочих столов, выставочных залов, проекционного слияния, командных центров и многоэкранных дисплеев LCD/LED.
Ключевые особенности
- 2 входа 4K60: 2× HDMI 2.0 и 2× DP 1.2 (макс. вход 4096×2160P60, 600 МГц пиксельная частота); приоритет HDMI для высокого разрешения и совместимости с разнообразными источниками.
- 18 выходов HDMI: 18× HDMI-выходов с разрешениями до 1920×1200P60, а также 1080P60/1440×900/1280×800/720P60/1024×768 — гибко настраиваемые под задачу и дисплей.
- Попиксельное объединение M×N: поддержка M×N (M,N≤18, MN≤18) без растяжения и искажений; 1 входной источник может управлять сплайсингом на 18 дисплеях.
- Бесшовное переключение: переключение между 2 входными источниками без размытия или прерывания для плавного просмотра.

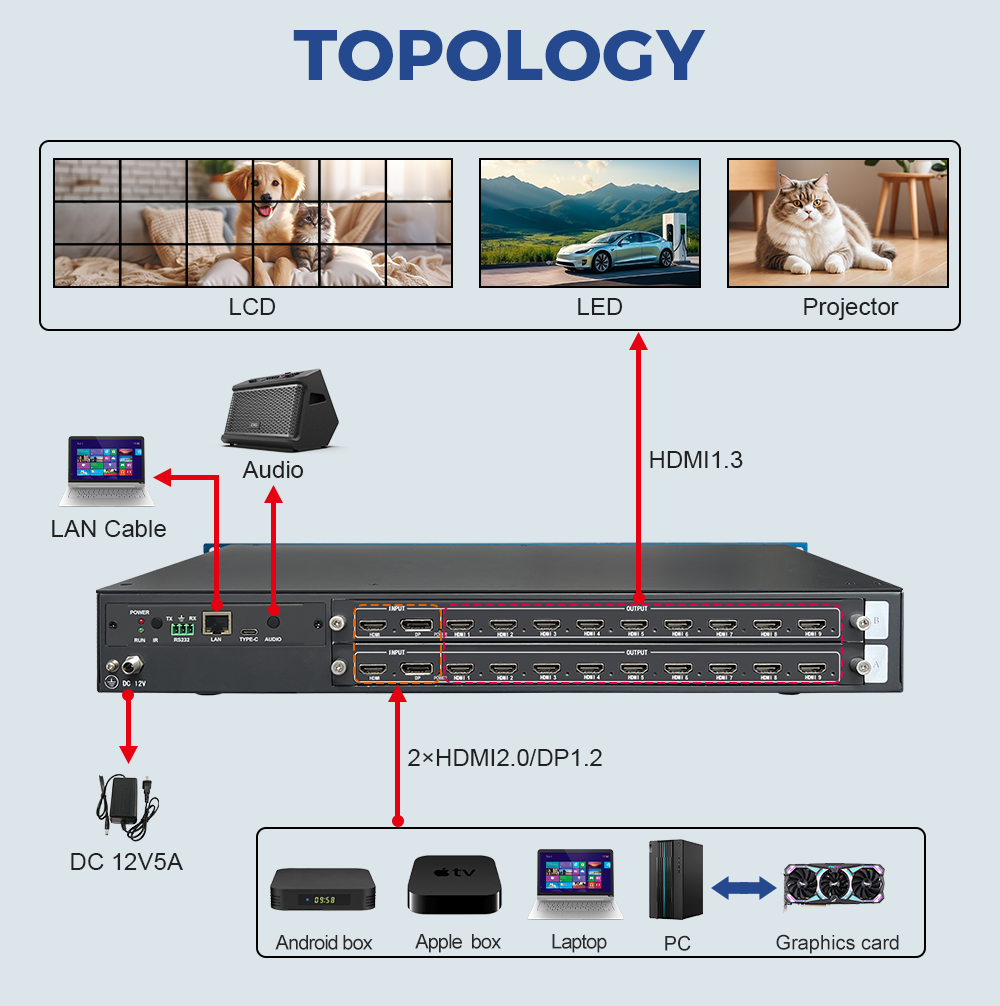

- Сверхвысокий рабочий стол: в паре с дискретной видеокартой (2-канальный режим Surround или Mosaic) для создания сверхвысокого рабочего стола на всей видеостене.
- Синхронизация всех выходов: синхронизация всех выходных портов для устранения разрывов, подёргиваний и рассинхронизации многоэкранного изображения.
- Компенсация рамок и поворот 180°: независимая тонкая настройка каждого выходного канала для компенсации толщины рамок экрана и ошибок монтажа; поворот первой строки на 180° автоматически исправляет перевернутые дисплеи для минимального физического шва.
- Дублирование и резервирование выходов: дублирование выходного канала превращает неиспользуемые интерфейсы в горячий резерв, максимизируя надёжность.
- Гибкое управление: веб-управление через браузер (Windows, Android, iOS, macOS, Linux, HarmonyOS), стыковка с системой центрального управления по RS232, HDMI CEC для включения/выключения дисплеев одним нажатием, DHCP/статический IP, пробуждение по сети и открытый API для вторичной разработки.
- Профессиональное аудио: синхронный вывод аудио HDMI плюс независимое разделение аудио 3,5 мм для гибкой маршрутизации звука.
- Промышленная надёжность: усиленная 6-слойная печатная плата с защитой от ЭСР 16 кВ, защитой от перегрева и антипомеховым дизайном для круглосуточной стабильной работы.
Применение
Сверхвысокие рабочие столы, инженерные дисплеи, многоканальное проекционное слияние, выставочные залы, виртуальная реальность (VR), большие кинотеатры с кольцевыми экранами, конференц-залы, командные центры, игровые залы, большие рекламные стены, многоэкранные видеостены LCD/LED.
Технические характеристики
| Модель | BIT-VWC-218Pro |

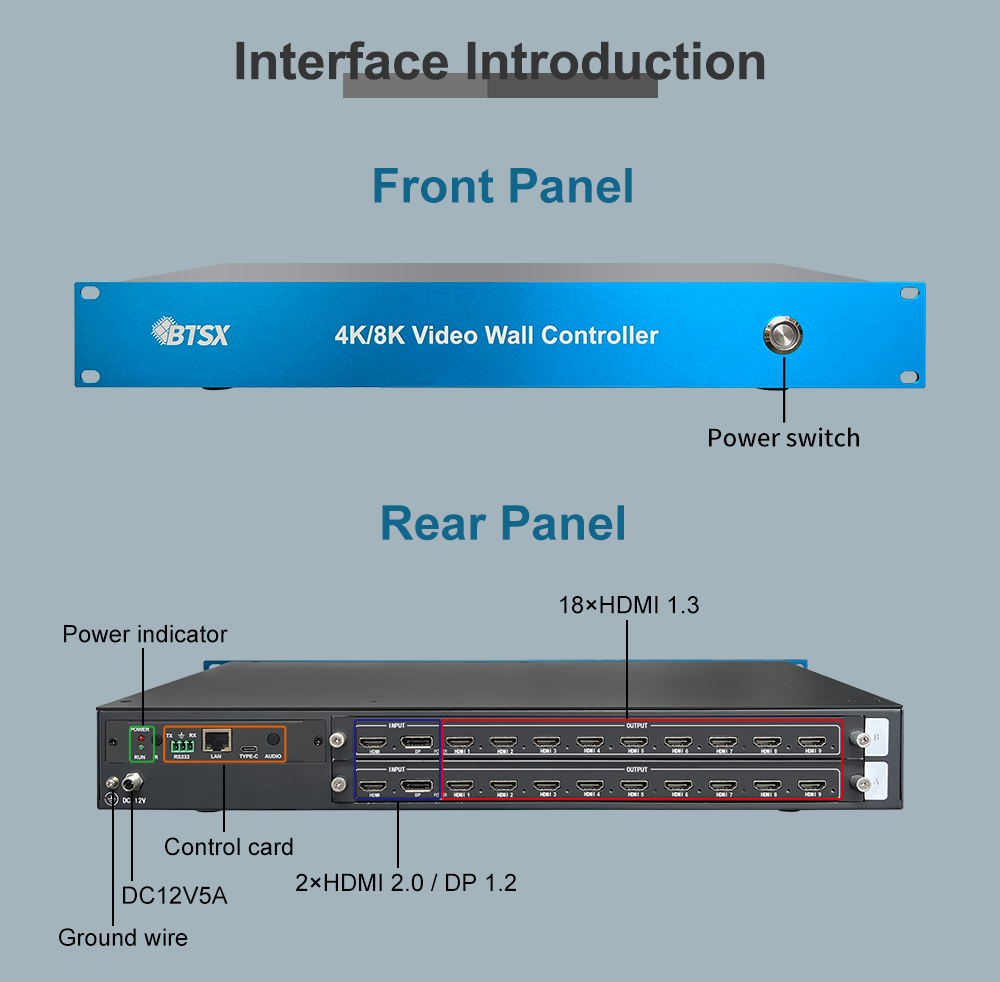

| Входные порты | 2× HDMI 2.0, 2× DP 1.2 (медный кабель ≤3 м) |
| HDCP | HDCP 2.0 |
| Макс. входная пиксельная частота | 600 МГц |
| Макс. входное разрешение | 4096×2160P60 (4K60) |
| Входной цветовой формат | RGB444, YUV444, YUV422 |
| Выходные порты | 18× HDMI 1.3 (медный кабель ≤15 м) |
| Макс. выходная пиксельная частота | 165 МГц |
| Выходные разрешения | 1920×1200P60, 1920×1080P60, 1440×900P60, 1280×800P60, 1280×720P60, 1024×768P60 |
| Глубина цвета | 8 бит |
| Режимы сплайсинга | M×N (M,N≤18, MN≤18) попиксельный сплайсинг, например 1×1~18, 2×9, 3×6, 4×4, 6×3, 9×2, 18×1 |
| Способы управления | Веб-управление (браузер), RS232, HDMI CEC |
| Аудио | Вывод аудио HDMI; независимый выход разделения аудио 3,5 мм |
| Питание | DC 12В/5А |
| Потребляемая мощность | 48 Вт |
| Температура хранения / эксплуатации | -10~50°C / 0~50°C |
| Габариты (Д×Ш×В) | 440 × 200 × 60 мм |
| Чистый вес | 3,5 кг |
| Размер упаковки (Д×Ш×В) | 570 × 340 × 140 мм |
| Вес упаковки | 5,2 кг |
| Комплектация | 1× адаптер питания 12В5А, 2× кабель HDMI или DP, 1× клемма Phoenix, 1× сетевой кабель CAT5E |
| Гарантия | Ограниченная гарантия 1 год |
Примечание: указанная цена — образцовая. Если вы хотите получить цену для бизнес-сотрудничества, пожалуйста, свяжитесь с нами в чате или нажмите Запросить коммерческое предложение.
