Многооконный процессор видеостены 8K60: BIT-VWC-8K60-427Max — 5 источников 8K на 27 дисплеев

Что такое многооконный процессор видеостены?

Многооконный процессор видеостены — это специализированное устройство, которое принимает несколько независимых видеоисточников, масштабирует их и распределяет по банку дисплеев: в виде единого сшитого видеостены, в виде нескольких картинок на одном экране или в виде бесшовной матрицы коммутации. В отличие от обычного контроллера видеостены, который только «сшивает» панели, настоящий многооконный процессор позволяет одновременно выводить несколько живых источников на один экран, переключаться между ними без чёрного экрана и компенсировать физические зазоры между панелями. Для пространств, где важно видеть больше одного сигнала — диспетчерский центр, переговорная, телестудия, — именно такая комбинация и есть основная задача.

Это руководство написано для AV-интеграторов и инженеров объектов, которым нужно вывести 5 источников 8K на 27 экранов, но которые ещё выбирают, каким требованиям должно отвечать оборудование. Разбираем, какую задачу решает этот класс устройств, как BITVISUS позиционирует BIT-VWC-8K60-427Max по сравнению с традиционными контроллерами, какие технические критерии определяют успех внедрения и как функции процессора ложатся на реальные объекты.

Обзор продукта: что умеет BIT-VWC-8K60-427Max

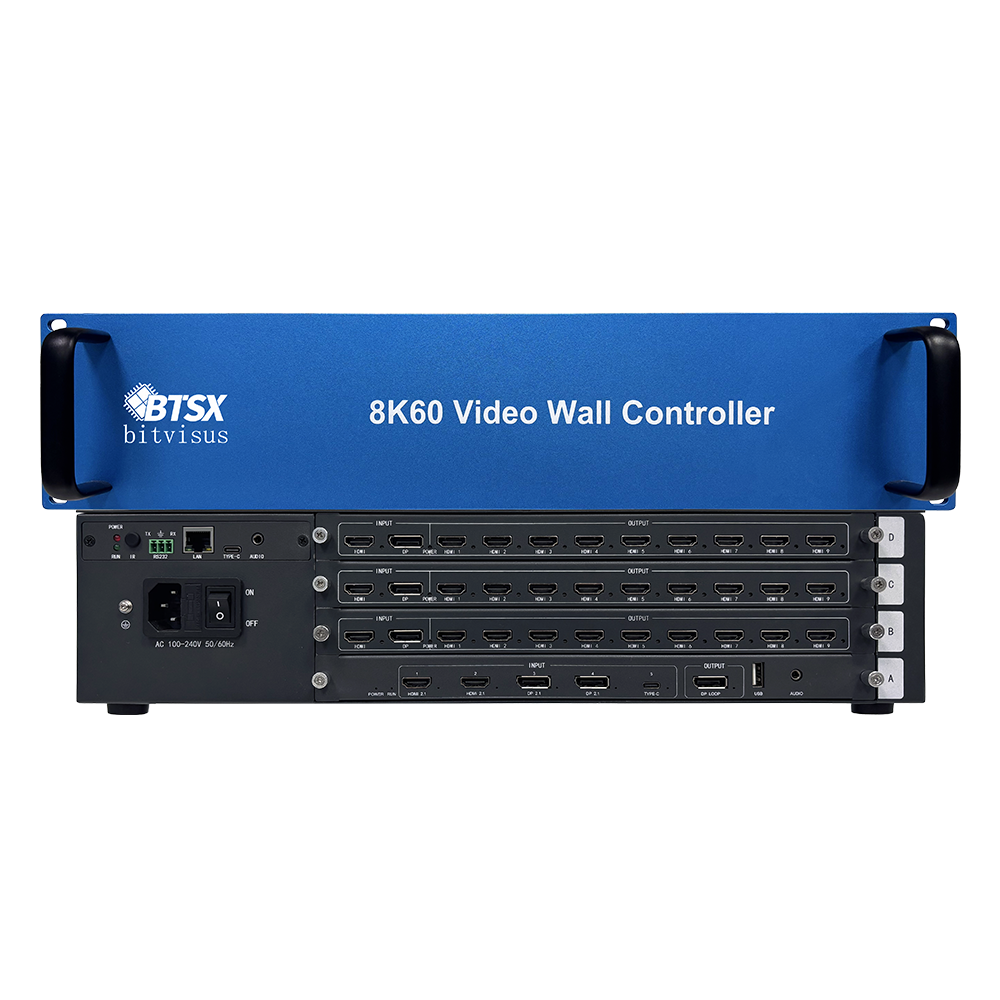

BIT-VWC-8K60-427Max — модульный процессор видеостены 8K60 в корпусе 2U (483 × 200 × 100 мм, 5,9 кг). Устройств

о оснащено 5 входами 8K60 (HDMI 2.1 ×2, DP 2.1 ×2, Type-C ×1) и 27 выходами HDMI, принимает до 5 различных источников и гибко распределяет их на 27 дисплеев. Процессор обеспечивает крупноформатный сплайсинг, одновременный вывод нескольких сигналов на видеостену и бесшовную матричную коммутацию в реальном времени — с удобным управлением и высокой стабильностью. Устройство широко применяется в видеоконференциях, мультимедийных классах, диспетчерских центрах, цифровых рекламных экранах и телестудиях.

Ключевые возможности

• 5 входов 8K60: HDMI 2.1 ×2, DP 2.1 ×2, Type-C ×1 — переключение до 5 источников с выбором 4, без разрывов изображения.
• 27 выходов HDMI 1.3: разрешение 1920×1080@60 / 1920×1200@60, максимальное входное разрешение 7680×4320@60 (8K60, HDCP 2.3, до 8192×8192).
• Сплайсинг M×N: попиксельный сплайсинг M×N (M, N ≤ 27, M×N ≤ 27) без растяжения и деформации изображения — конфигурации от 1×N до 9×N и N×1.
• Многооконный режим: одно / двойное (PiP) / тройное / четыре окна; в режиме четырёх окон — до 5×8K60 или 2×8K60 + 2×4K60.
• Управление Web и RS232: настройка через веб-интерфейс по LAN (Windows, Android, iOS, macOS, Linux, HarmonyOS) — полностью аппаратное решение, ПК не требуется.
• Бесшовная синхронизация: все выходы синхронизированы без потери кадров; HDMI CEC — управление дисплеями одним нажатием; регулировка стыков по каждому каналу.
• Аппаратная обработка 28-нм FPGA: обработка в реальном времени с нулевой задержкой; промышленная 6-слойная печатная плата, защита от ESD 16 кВ, стабильная работа 24/7.
• Открытый API и SDK: для вторичной разработки; DHCP или статический IP; WOL и программное включение/выключение; управление EDID без внешних инструментов.

Почему процессор 5×27 превосходит обычный контроллер

Практический вывод для покупателя на стадии проектирования: обычный контроллер видеостены и многооконный процессор отвечают на разные вопросы. Контроллер «сшивает» стену, но, как правило, показывает один фоновый слой; помещению, где нужно видеть одновременно несколько камер, презентацию и данные, требуется оконный режим и быстрая коммутация без помех в дополнение к сплайсингу. BIT-VWC-8K60-427Max объединяет три задачи — сплайсинг, многооконность и бесшовную матрицу — в одном корпусе 2U, что устраняет отдельный коммутатор, а вместе с ним задержки и точки отказа, возникающие при последовательном соединении устройств. Для диспетчерских и студий, где потерянный кадр или чёрная вспышка при переключении недопустимы, такая однокорпусная архитектура — более надёжное проектное решение.

На что обратить внимание при выборе

• Количество и формат входов: поддержка 8K60 и актуальных интерфейсов HDMI 2.1 / DP 2.1 / Type-C даёт запас на годы вперёд.
• Гибкость сплайсинга: режимы M×N позволяют строить конфигурации от 1×N до 9×N без дополнительного оборудования.
• Многооконность: число одновременных окон и комбинации разрешений определяют, сколько источников можно видеть на одном экране.
• Способы управления: веб-интерфейс, RS232 и открытый API/SDK подходят для систем управления объектом.
• Стабильность: аппаратная обработка на FPGA, защита от ESD и расчёт на круглосуточную работу критичны для ответственных объектов.

Где применять

BIT-VWC-8K60-427Max создан для диспетчерских центров и ситуационных комнат, телестудий и вещания, переговорных и залов видеоконференций, цифровых рекламных экранов и мультимедийных классов, иммерсивных шоу-румов, симуляторов и выставочных залов — везде, где несколько источников должны быть видны одновременно на большом экране с бесшовным переключением.

Заключение

BIT-VWC-8K60-427Max — это готовое аппаратное решение «всё в одном» для объектов, которым нужны сплайсинг, многооконность и бесшовная коммутация без связки нескольких устройств. Поддержка 8K60 и модульная карточная конструкция делают его инвестицией с запасом на будущее: заменяя карту входа или выхода, вы масштабируете систему под новые задачи.

Процессор уже доступен в нашем магазине. Для заказа, вопросов по интеграции или индивидуальным условиям свяжитесь с нами — подберём конфигурацию под ваш проект.
