BIT-AVOP-ASP-4K60-KVM: AV over IP 4K60 с KVM
BITVISUSAV over IP — это передача аудио и видео по стандартной сети Ethernet вместо выделенных кабельных линий «точка-в-точку». BIT-AVOP-ASP-4K60-KVM — пара энкодера и декодера 4K60, которая делает именно это, и дополнительно реализует KVM, то есть клавиатура и мышь «путешествуют» вместе с изображением. В этом материале разбираем, как это работает, где применяется и как понять, нужен ли вам такой узел AV over IP в следующем проекте.
- Визуально безпотерьное 4K60 4:4:4 (4096×2160@60, 10 бит) по стандартному гигабитному Ethernet
- Задержка около одного кадра — достаточно отзывчиво для диспетчерских и KVM
- KVM и USB 2.0 продлены по сети, по 4 порта на узел
- Встроенные функции виртуальной матрицы и видеостены — отдельное шасси не нужно
- HDR10 / HDR10+ / Dolby Vision, HDCP 2.3, PoE или 12 В, дальность до 120 м на узел
Что на самом деле значит «AV over IP»
Представьте это как электронную почту, но для видео. Вместо выделенного кабеля, который несёт один сигнал от одного устройства к одному экрану, энкодер берёт HDMI-сигнал, сжимает его визуально безпотерьным кодеком и выпускает в сеть как данные. Декодер на другом конце восстанавливает картинку. Поскольку оба конца — обычные сетевые устройства, стандартный гигабитный коммутатор может одновременно нести множество потоков и направлять любой источник на любой экран.
В этом и состоит архитектурное отличие от старых подходов. Удлинитель HDMI работает «точка-в-точку»: один источник, один дисплей. Матричный коммутатор — это фиксированное шасси с заданным числом входов и выходов, и когда ресурса не хватает, покупают шасси больше. AV over IP заменяет и то и другое узлами, которые добавляют по одному.
Кому это подходит
BIT-AVOP-ASP-4K60-KVM подойдёт тем, кому нужно распределить 4K-контент дальше, чем позволяет медный HDMI-кабель, или на большее число экранов, чем может обслужить один процессор:
- Интеграторы AV-систем, проектирующие распределённые решения для диспетчерских, кампусов и площадок
- ИТ- и AV-менеджеры, которые хотят использовать существующую сеть здания вместо прокладки нового кабеля
- Операторы диспетчерских и центров управления, которым нужны множество источников, множество экранов и низкая задержка
- Ритейл и команды digital signage, синхронизирующие 4K-контент на множестве экранов из одного головного узла
Знакомьтесь: BIT-AVOP-ASP-4K60-KVM

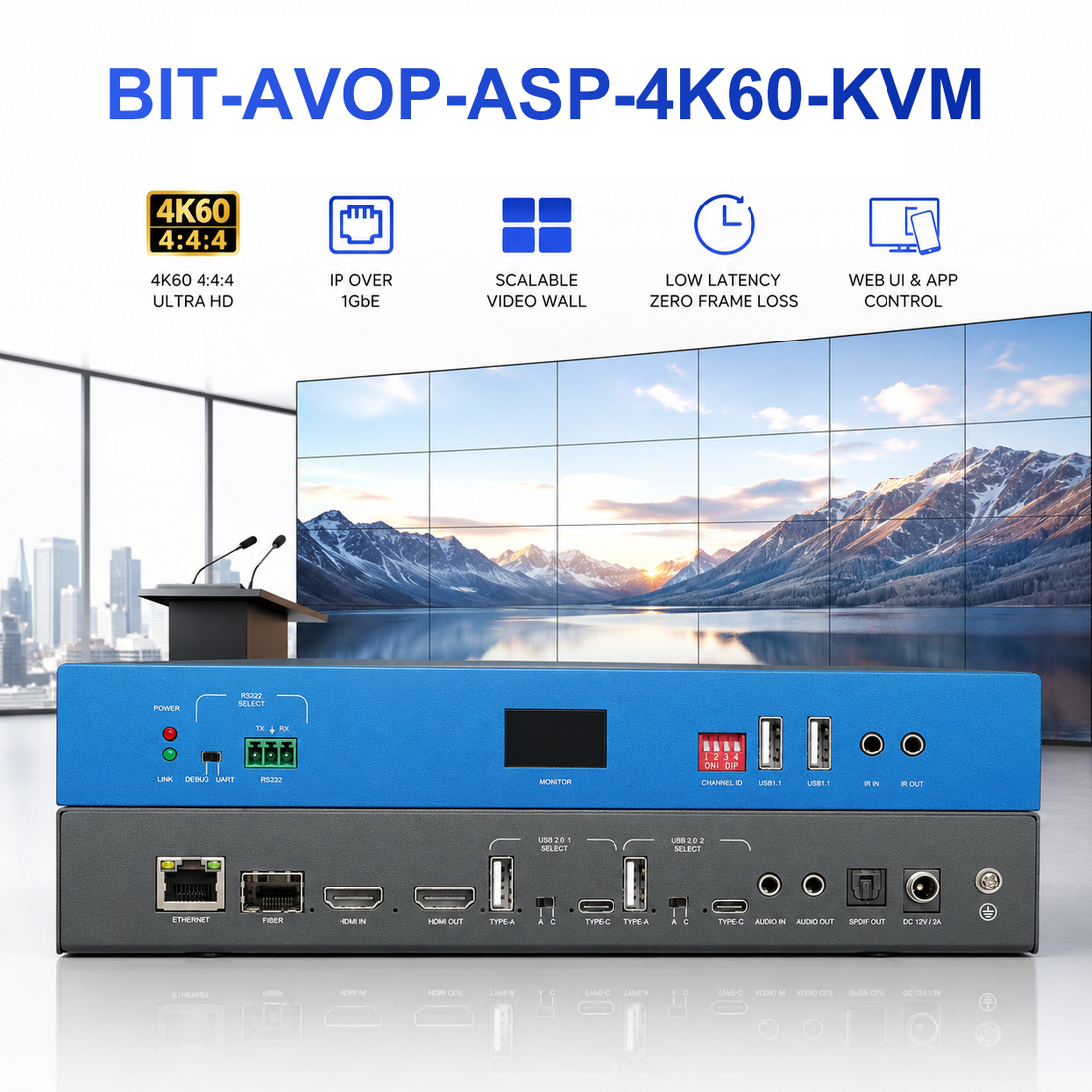

BIT-AVOP-ASP-4K60-KVM — компактный энкодер/декодер (TX/RX) AV over IP 4K60, созданный для распределения сигнала в масштабах предприятия и кампуса. Он передаёт видео 4K60 4:4:4 по стандартному гигабитному Ethernet с визуально безпотерьным результатом и задержкой около одного кадра, а вместе с видео транслирует KVM, ИК и RS232. Поддерживаются HDR10, HDR10+ и Dolby Vision при совместимости с HDCP 2.3, а каждый узел имеет интерфейсы RJ45 и оптику SFP, а также питание PoE или 12 В.
Почему распределение AV переходит на IP
Долгие годы подключение множества источников ко множеству экранов означало установку большого модульного матричного шасси в стойку. Это работает, но дорого масштабировать, негибко после монтажа и неудобно, когда меняются требования помещения. HDBaseT решил проблему расстояния для линий «точка-в-точку», но остался «один-к-одному» и ограничен числом портов.
IP-распределение меняет экономику. Коммутатор становится матрицей, а каждый экран получает декодер вместо выделенной выходной карты. Добавить источник или дисплей — значит добавить один узел, а не менять ядро. В кампусе или здании с готовой сетевой инфраструктурой это часто означает повторное использование кабеля, который уже проложен в стенах.
Как выбрать кодер/декодер 4K AV over IP
В этой категории характеристики на бумаге выглядят похоже, поэтому полезно знать, какие из них реально меняют опыт эксплуатации.
Разрешение и цвет
Ищите настоящее 4K60 в 4:4:4 и 10 бит, а не 4:2:0. Субдискретизация экономит полосу, но смягчает мелкие детали и текст — именно на них опираются диспетчерские и вывески. Эта модель обрабатывает 4096×2160@60 в RGB/YUV 4:4:4 при 10 бит.
Задержка и сжатие
Около одного кадра — целевой показатель для интерактивной работы. Визуально безпотерьный кодек со сжатием 18–20× сохраняет точность картинки без задержки тяжёлых кодеков.
Сеть, расстояние и интерфейсы
Стандартный гигабитный Ethernet оставляет свободу выбора коммутатора; двойные интерфейсы RJ45 и SFP позволяют проложить медь в помещении и оптику между зданиями. Дальность до 120 м на узел по CAT5e и лучше закрывает большинство внутризданийных трасс.
KVM, HDR и управление
Если операторам нужно управлять удалённым ПК, продление USB необязательно. HDR10/HDR10+ и Dolby Vision с HDCP 2.3 сохраняют совместимость с современными источниками, а веб-, RS232- и ИК-управление вписываются в существующие системы помещений.
Подбираем оборудование под помещение
Один и тот же узел работает в совершенно разных пространствах. В диспетчерской или центре управления несколько энкодеров питают стену декодеров, чтобы операторы могли вывести любой поток на любой экран. В переговорной ноутбук, комнатный ПК и камера делят одну сеть, а KVM сохраняет отзывчивость рабочего места. В кампусе одна лекция кодируется один раз и декодируется в нескольких аудиториях. В ритейле 4K-контент синхронизируется на множестве экранов из одного головного узла; в больницах диагностическое видео приходит на нужный дисплей без перекладки клинического помещения.
Две возможности делают такую гибкость практичной. Первая — виртуальная матрица: при нескольких энкодерах и декодерах в одном коммутаторе любой источник может дойти до любого экрана. Вторая — видеостена и сшивка: декодеры могут разложить один 4K-кадр на стену M×N с произвольным масштабированием и компенсацией рамок.
AV over IP или матричный коммутатор — что выбрать?
Для российских и CIS-интеграторов этот выбор часто упирается в гибкость и стоимость расширения. Матричный коммутатор оправдан, когда число источников и экранов фиксировано и известно заранее: вы получаете детерминированную коммутацию в одном корпусе. Но стоит измениться хотя бы одному требованию — добавить этаж, здание или источник — и приходится менять шасси целиком.
AV over IP выигрывает там, где система растёт или меняется: коммутатор уже есть в здании, а добавление узла стоит намного меньше замены ядра. Для распределённых объектов — кампусов, заводов, диспетчерских сетей — этот путь обычно и дешевле в эксплуатации, и проще в обслуживании. Если же нужна компактная фиксированная матрица без сетевой инфраструктуры, посмотрите HDMI-матрицы и коммутаторы BITVISUS.
Характеристики вкратце
| Модель | BIT-AVOP-ASP-4K60-KVM (эндкодер TX / декодер RX) |
|---|---|
| Видеовход / выход | TX: 1× HDMI 2.0 вход + HDMI loop-out; RX: 1× HDMI 2.0 выход |
| Макс. разрешение | 4096×2160@60Гц (DCI 4K60), 4:4:4 |
| Цвет | 10 бит; RGB444, YUV444, YUV422 |
| HDR / HDCP | HDR10, HDR10+, Dolby Vision; HDCP 2.2 / 2.3 |
| Сжатие и задержка | Визуально без потерь (18–20×); около 1 кадра |
| Сеть | Ethernet 1 Гбит/с; двойной интерфейс RJ45 + SFP |
| Расстояние | До 120 м на узел по CAT5e и лучше |
| USB / KVM | 4× USB 2.0 по Ethernet |
| Управление | Веб-управление; продление RS232 и ИК |
| Аудио | Аудио HDMI, 3.5 мм и SPDIF |
| Питание | Адаптер 12 В/2 А или PoE (802.3af/at/bt); 14 Вт |
| Габариты / вес | 245 × 115 × 35 мм; 1 кг |
| Гарантия | Ограниченная гарантия 3 года |
Часто задаваемые вопросы
Что такое AV over IP и чем он отличается от удлинителя или матричного коммутатора HDMI?
AV over IP передаёт аудио и видео по стандартной сети Ethernet. Удлинитель HDMI работает «точка-в-точку» (один источник — один экран), а матричный коммутатор — это фиксированное шасси с заданным числом входов и выходов. В AV over IP каждый энкодер и декодер — независимый сетевой узел, поэтому любой источник можно вывести на любой экран, а масштабировать систему можно добавлением узлов, а не заменой шасси.
Добавляет ли BIT-AVOP-ASP-4K60-KVM заметную задержку?
Приблизительно один кадр. Поток 4K60 4:4:4 сжимается в 18–20 раз с визуально безпотерьным результатом, поэтому картинка остаётся точной и достаточно отзывчивой для диспетчерских и использования KVM.
Можно ли собрать видеостену на этом энкодере/декодере?
Да. В BIT-AVOP-ASP-4K60-KVM уже встроены функции видеостены и сшивки с произвольным масштабированием и раскладкой по нескольким экранам, а при работе нескольких энкодеров и декодеров в одном коммутаторе — виртуальная матрица «любой-в-любой».
Поддерживается ли KVM over IP?
Да. Четыре порта USB 2.0 продлены по сети, поэтому клавиатура, мышь, камера и другая периферия «путешествуют» вместе с видео — это настоящий KVM over IP, а не просто передача изображения.
Нужен ли специальный коммутатор и можно ли запитать устройство по сети?
Работает по стандартному гигабитному Ethernet; для мультикаст- и виртуально-матричных сценариев рекомендуется управляемый коммутатор с IGMP snooping. Каждый узел питается по PoE (802.3af/at/bt) или от адаптера 12 В и обеспечивает дальность до 120 м на узел по CAT5e или лучше, а для больших расстояний предусмотрена оптика SFP.
Как быть с ценой, образцами и OEM/ODM?
Указанная цена — цена образца. BITVISUS поставляет единичные устройства для оценки и предлагает проектные цены, OEM/ODM и поддержку проектов — запросите расчёт или свяжитесь с нашей командой по срокам и оптовым условиям.
Планируете проект распределения 4K?
Расскажите число помещений, источников и экранов — и мы подберём правильную комбинацию энкодеров/декодеров. Образцы доступны для оценки.
